多工位全自动CNC按键弹力曲线仪

多工位全自动CNC按键弹力曲线仪

摘要:控制系统可精确自动定位并记录待测物体的压力及其峰值、回弹力及其峰值、手感值等变化数据,可列印及储存图形(压力及其峰值、回弹力及其峰值、手感值位移曲线图、寿命曲线图

多工位全自动CNC按键弹力曲线仪

多工位全自动CNC按键弹力曲线仪  产品说明:
本机台适用于各类按键、开关及PIN针之『荷重—行程—电阻』曲线测试,通过计算机分析系统,可精确测量待测物之荷重及行程的相对应变化曲线,并可准确控制机台走位自动测试,荷重及行程、测试速度、设定次数及暂停时间等,并且可以依据同一测试物设定群组以方便比较。试验时,所有曲线图形皆自动产生.本机台使用伺服电机及Windows视窗控制系统,操作简单方便,且所有资料皆可储存,绝对是一部值得信赖的高性能测量仪器。

多工位全自动CNC按键弹力曲线仪 机器规格:
产品型号 JK-5000
驱动部分 日本松下司服电机
传动结构 滚珠螺焊
最大承载测试重量 50Kgf
最大测试行程 150mm
X方向最大移动范围 400mm
Y方向最大移动范围 250mm
X/Y方向最大移动速度 10000mm/min
Z方向最大测定速度 200mm/min
最小微调距离 0.01mm
机台尺寸 1000mmX850mmX900mm
机台净重 120Kg
机台电源 AC220V
控制系统尺寸 450mmX560mmX200mm
控制系统净重 0.1g或1gf
微欧姆模块最大读值 20Kgf
荷重元 1Kgf或2Kgf(精度0.3‰FS)
荷重元最小读值 0.01g
微欧姆模块最大读值 9999mΩ或9999Ω二选一
侧头规格 单个传感器对应直径2、4、6、8、10mm各一个


多工位全自动CNC按键弹力曲线仪 结构组成:
本机台控制系统由工业计算机、高集成单片机及伺服系统构成。本套控制系统准确,高效,高集成化,最大采集频率为50000Hz,达到精确快速检测的目的,操作简单方便,并已将微欧姆测量模块集成其内,省去另购微欧姆测试机的不必要开支。

多工位全自动CNC按键弹力曲线仪 测试项目:
◆ 压力寿命测试(多点自动位移)。
◆ 按键(键盘)曲线测试(多点自动位移)。
◆ 一般产品自动多点力量测试。
◆ LCD耐压力测试(多点自动位移)。

多工位全自动CNC按键弹力曲线仪 产品特点:
◆ 可任意输入X、Y轴坐标,机台自动移动位置测试。
◆ 可输入最大测试行程及荷重,计算机自动控制及测试。
◆ 可设定荷重,当荷重值到达时,机器可做暂停或回转。
◆ 可设定行程,当行程值到达时,机器可做暂停或回转。
◆ 可直接测试并绘制每个行程点(0.01mm)与荷重之图形。
◆ 每一量测图形皆可由十字游标追踪轨迹,判读对应之荷重 及行程值,最小解析0.01mm。
◆ 可打印及储存图形(荷重-行程曲线图、寿命曲线图、检查报表)。
◆ 测试资料储存于硬盘(每一笔资料皆可储存,不限次数)。
◆ 测试条件皆由计算机画面设定(含测试荷重、行程、速度、次数、 暂停时间…等)。
◆ 检验报表抬头内容可随时修改(中英文皆可)。
◆ 检验报表可转档至Excel做编辑,或透过网络直接输出。

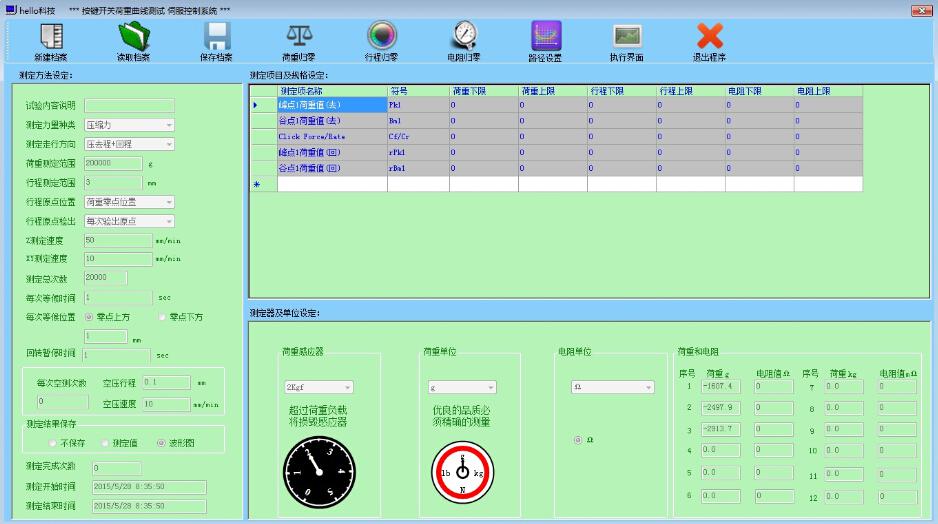

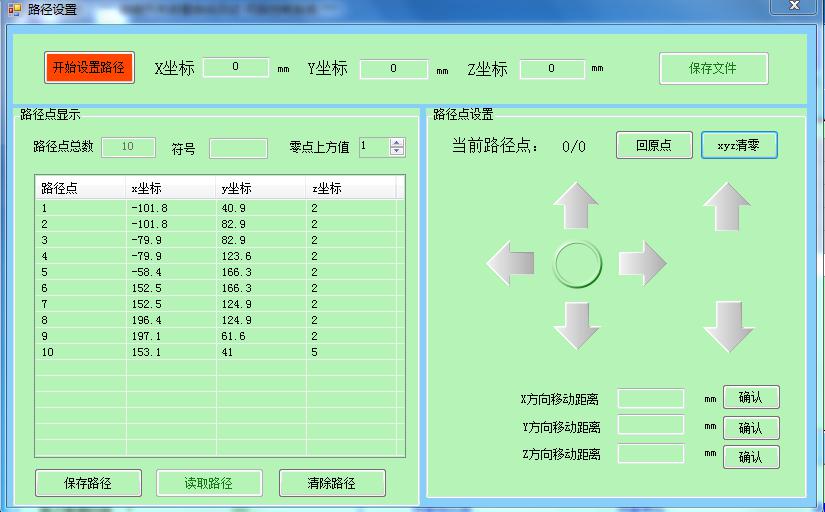

多工位全自动CNC按键弹力曲线仪  软件界面图
