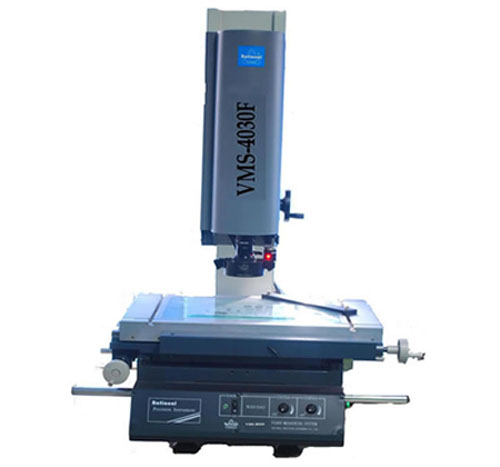

影像仪VMS-4030F
摘要：捷科自动化设备有限公司提供的影像测量仪适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。
| F型(标准型)影像仪系列 | ||||||||
| 产品用途 | ||||||||
| 影像测量仪适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。 | ||||||||
| 产品特点 | ||||||||
|
● 多种形式光源，保证满足多样性测量需求 ● 软件辅助调光，便于使用者知道光栅否过度饱和 ● 激光指示器专利技术方便对焦和定位。 ● 可实现高度辅助测量 ● 采用T型槽工作台，方便各种夹治具的安装，不受限制(VMS-1510F机型除外) ● 光栅尺分辨力为0.5μm ● 脚踏开关与软件配合，操作更简便 |
||||||||
| 技术规格参数 | ||||||||
| 仪器型号 | VMS-4030F | |||||||
| 工作台 | 金属台尺寸(mm) | 606*466 | ||||||
| 玻璃台尺寸(mm) | 450*350 | |||||||
| 运动行程序(mm) | 400*300 | |||||||
| 仪器重量(kg) | 240 | |||||||
| 外形尺寸(长*宽*高)mm | 970*670*940 | |||||||
| Z轴升降行程(mm) | 150(特殊订购400) | |||||||
| X、Y、Z数显分辨力 | 0.5μm | |||||||
| X、Y坐标示值误差 | (3+L/75) μm (L为被测长度，单位：mm) | |||||||
|
影 像 系 统 |
摄像机 | 1/2〞彩色CCD摄像机 | ||||||
| 变倍镜头 | 变倍镜头/带同轴光变倍镜头(二选一) | |||||||
| 变倍物镜倍率 | 0.7X--4.5X | |||||||
| 视频倍率 | 23.5X---148X | |||||||
| 物方视场 | 11.1mm--1.7mm (物方视场为对角线的长度) | |||||||
| 表面光源与透射光源均用LED，亮度可调 | ||||||||
| 电 源 | AC110V-----220V 50/60Hz | |||||||
| 功 率 | 50 W (不包含电脑) | |||||||
|
测 量 与 瞄 准 系 统 |
VMS-F/Ⅰ(选)基本型 | 十字线产生器/DC3000/微型打印机(选购) | ||||||
| VMS-F/Ⅱ(选)标准型 | QIM3008软件/USB-302/客户自备电脑 | |||||||
| VMS-F/Ⅲ(选)增强型 | QIM3008软件/标准球/M3D-MB软件/USB-303/RENISHAE简易测头/17 "显示器/电脑(选配) | |||||||
| 仪器配件 | ||||||||
| 仪器配件 | 1X镜筒(标配) | 0.5X镜筒(选配) | 工作距离 | |||||
| 变倍镜头 | 0.7X~4.5X | 0.7X~4.5X | mm | |||||
| 附加镜 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) | ||||
| 0.5X(选配) | 11.8X--74X | 22--3.4 | 5.9X--37X | 44--6.8 | 175 | |||
| 1X(标配) | 23.5X--148X | 8.1--1.3 | 16.5X--97.5X | 16.2--2.6 | 92 | |||
| 2X(选配) | 47X--296X | 5.5--0.9 | 23.5X--148X | 11.1--1.7 | 36 | |||
|
建议放置台: 载重需要 ≥350kg,尺寸(长宽X高)1000*600*500(mm) |
||||||||
