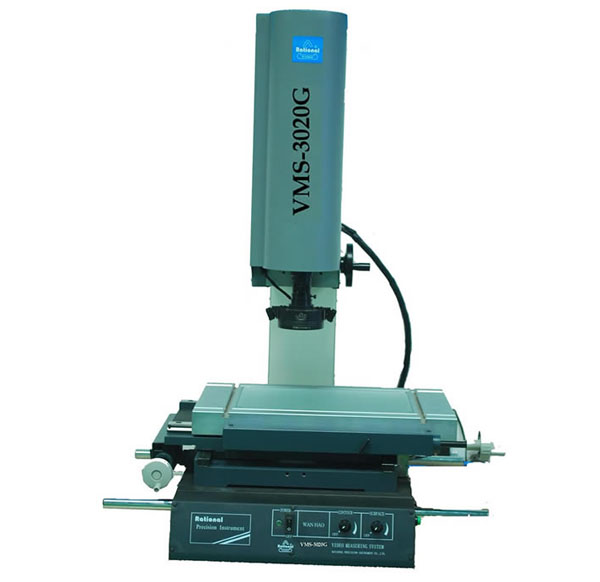

影像仪VMS-3020G

影像仪VMS-3020G

摘要:捷科自动化设备有限公司代理台湾万濠影像仪VMS-3020G,适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用.

影像仪VMS-3020G

G型(标准型)影像仪系列
产品用途
影像测量仪适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。
产品特点
影像测量仪具体多种数剧处理、显示、输入、输出功能,特别是工件摆正功能非常实用;仪器备有RS-232接口,与电脑连接后,采用专门测量软件M2D/QIM3008可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统.
技术规格参数
仪器型号 VMS-3020G
工作台 金属台尺寸(mm) 500*330
玻璃台尺寸(mm) 350*250
运动行程(mm) 300*200
仪器重量(kg) 140
外形尺寸(长*宽*高)(mm) 760*600*900
Z轴升降行程(mm) 150(特殊订购达400)
X、Y、Z数显分辨力 0.5μm
X、Y坐标示值误差 (3+L/75) μm (L为被测长度,单位:mm)



摄像机 彩色1/3〞CCD摄像机
视频总倍率 33X--195X
变倍物镜倍率 0.7X--4.5X
物方视场 8.1mm--1.3mm (物方视场为对角线的长度)
表面光源与透射光源均用LED,亮度可调
电 源 AC100---240V    50/60Hz
功 率 50 W(不包含电脑)






VMS-F/Ⅰ(选)基本型 十字线产生器/DC3000/DC200(二选一)/微型打印机(选购)
VMS-F/Ⅲ(选)标准型 M2D软件/USB-302/客户自备电脑
VMS-F/Ⅳ(选)增强型 M3D-MB软件/标准球/USB-303/RENISHAE简易测头/电脑/17" 显示器(选配)
仪器配件
仪器配件 1X镜筒(标配) 0.5X镜筒(选配) 工作距离
变倍镜头 0.7X~4.5X 0.7X~4.5X mm
附加镜 视频倍率 物方视场(mm) 视频倍率 物方视场(mm)
0.5X(选配) 16.5X--97.5X 16.2--2.6 8.3X--48.5X 32.4--5.2 189
1X  (标配) 33X--195X 8.1--1.3 16.5X--97.5X 16.2--2.6 108
2X  (选配) 66X--390X 4--0.7 33X--195X 8.1--1.3 38
建议放置台: 载重需要 ≥350kg       尺寸(长X宽X高)1000*600*500(mm)
